Comenzamos una nueva colaboración con el fabricante sueco FRACTAL DESIGNquien nos ha cedido para su review la fuente de alimentaciónINTEGRA M 550W. Se trata de una PSU de 550W (existen varias rangos de potencias disponibles) con certificación 80PLUS Bronze. La misma cuenta con un sistema de cableado semi-modular plano por hilos que hace que la organización de los mismos en el interior de nuestra torre haga mejorar tanto su aspecto como la refrigeración del conjunto. En el siguiente review la veremos en detalle y como se comporta en nuestro banco de pruebas.
CARACTERISTICAS
Las fuentes de alimentación Fractal Design Integra M Series cuentan con excelente rendimiento eléctrico, incluida la eficiencia certificada 80PLUS® Bronce. El sistema modular de cable plano permite una instalación limpia y mejora los patrones de flujo de aire dentro de la caja. La corta longitud de 140mm hace una fácil instalación en cajas de ordenadores pequeñas y con el cable ATX12V extralargo es posible instalarla en caja moderas, en las que la PSU se instala en su parte inferior. Las unidades Fractal Design Integra M están equipadas con un gran ventilador de 120mm con control de temperatura para reducir los niveles de ruido y una refrigeración óptima. La serie Integra M es una gran opción para los ordenadores y estaciones de trabajo de juegos de rendimiento medio.
Certificado de eficiencia 80 PLUS® Bronze La PSU Integra M cumple la especificación 80 PLUS Bronze para proporcionar potencia con una eficiencia típica de unidades con precios mucho más altos. Además, las PSU Integra M generan menos calor, que proporcionan energía a velocidades de ventilador más bajos, lo que se traduce en menores niveles de ruido.
Excelente Performace Eléctrica Las PSU Fractal Design Integra M Series cuentan con una excelente regulación de voltaje DC y la supresión de ripple: pueden entregar su potencia nominal completa de forma continua, incluso con una temperatura de entrada de hasta 40° C a plena carga o 50° C con carga del 80%.
Soporta los últimos estándares Las PSU Integra M son compatibles con el último estándar para PSU de PC: ATX 2.4 / EPS 2.92
Extremadamente corta con 140 mm Las PSU Integra M cuentan con 140mm de largo, que da cabida a las cajas de ordenadores compatibles con ATX más pequeñas del mercado.
Silencio, ventilador de 120mm con control de temperatura En general, los ventiladores más grandes mueven más aire con menos ruido que los más pequeños: la Integra M Series están equipadas con un ventilador de 120mm Sleeve Bearing, que mantienen bajos niveles de sonoridad.
Cable ATX12V extra-largo Las PSU Integra M están equipadas con un cable ATX12V («P4») extra-largo, que da cabida a las cajas de ordenadores montados con PSU inferior.
Medidas de protecciones eléctricas Integra M cuenta con unas impresionantes medidas de protección para nuestro equipo, incluyendo: protección sobre encendido, protección de sobre voltaje, protección de bajo voltaje y protección contra cortocircuitos.
Características principales
Cables modulares. Sólo los cables que va a utilizarse constantemente (cable de 20 + 4 pines, cable CPU 12V, un cable PCI-E en modelos 650W +) son fijos.
Eficiencia 80PLUS Bronze.
PSU extremadamente pequeña con 140 mm permitiendo una fácil instalación en cajas compactas.
Cable ATX 12V extra-largo.
Silenciosa, ventilador de 120 mm con control de temperatura.
ESPECIFICACIONES
FRACTAL DESIGN INTEGRA M 550W
80PLUS® Certification
Bronze
Modular cables
Yes
Modular cable type
All-black flat cables
Fan type
120mm Sleeve bearing
Temperature controlled
Maximum operating temperature at full load
40°C
50°C at 80% load
Supports Intel Haswell C6/C7 sleep states
Yes
Warranty
3 years
Capacitors
Taiwanese
Protections
OPP / OVP / UVP / SCP
Life expectancy (MTBF)
100,000 hours
PSU specification compliance
ATX 2.4 / EPS 2.92
Standby efficiency
ErP 2013 compliant (<0.5W system power draw)
Colors Available
Black
Unit Measurements
150*86*140
Unit weights, with modular cables
450: 1.435 kg
550: 1.49 kg
650: 1.63 kg
750: 1.69 kg
Package dimensions – W x H x D (mm)
285*202*115
Package weight – (Kg)
450: 1.63 kg
550: 1.7 kg
650: 1.85 kg
750: 1.91 kg
Voltage settings and modular cables
UNBOXING

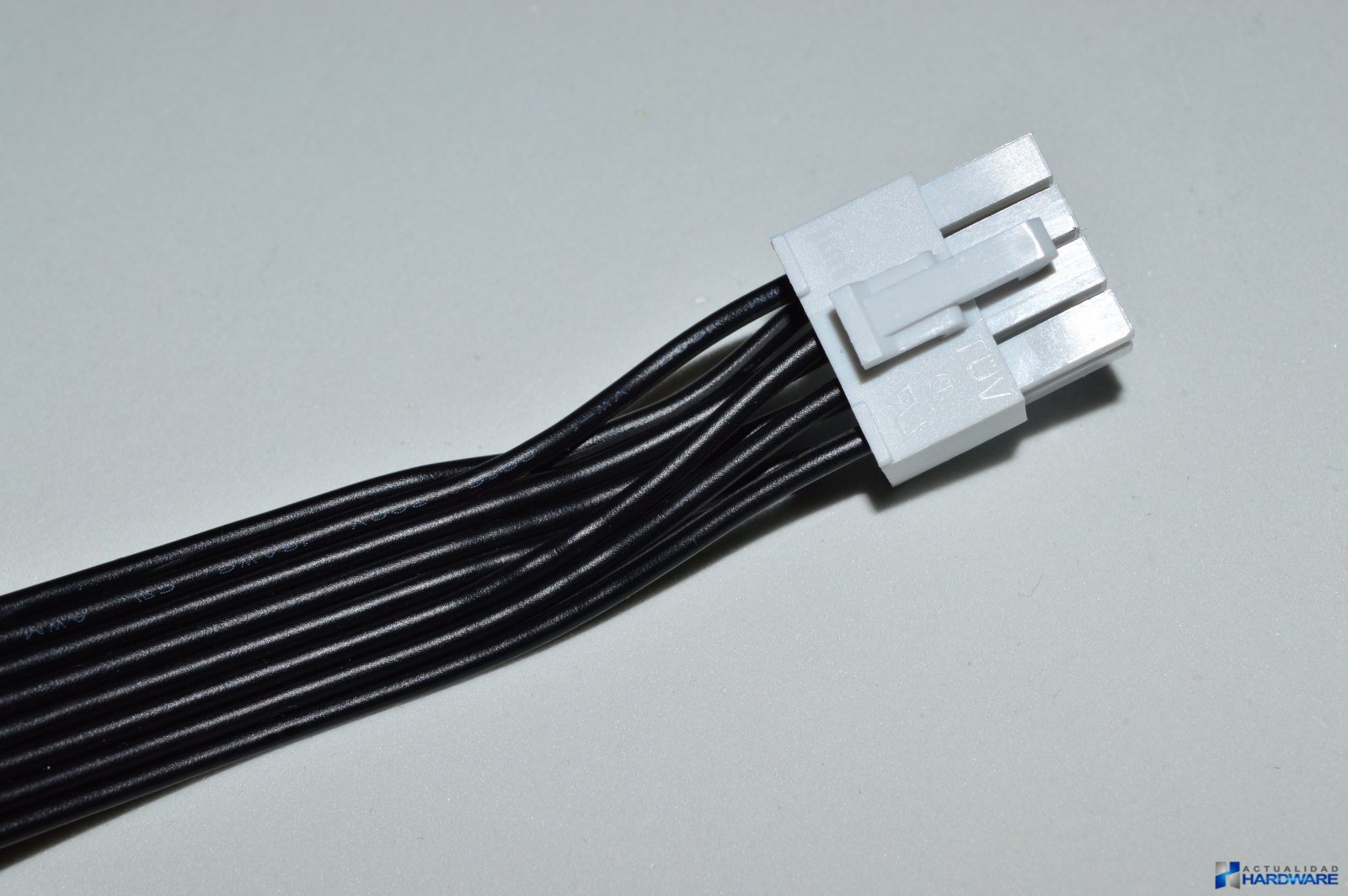

La fuente de alimentación FRACTAL DESIGN INTEGRA M 550W se presenta en una caja negra con un buen diseño mostrando en su frontal una imagen de la fuente e información acerca de su certificación 80PLUS Bronze y los 3 años de garantía que nos ofrece el fabricante. En su parte trasera vienen descritas sus características que iremos detallando a lo largo del review. En uno de sus laterales se incluyen varias imagenes de la PSU y en el opuesto se detallan sus características eléctricas. Una vez abierto su embalaje todo viene perfectamente embalado y protegido todo ello con una buena presentación por parte del fabricante. Como accesorios se incluyen: cableado modular con diseño plano por hilos, cable de alimentación, cinco bridas de plástico negro, dos tiras anchas negras de velcro, cuatro tornillos y manual de usuario en varios idiomas entre ellos el español. La FRACTAL DESIGN INTEGRA M es una fuente de alimentación de 500W con certificación energética 80PLUS Bronze y con garantía de 3 años por parte del fabricante. Todo su cableado es modular con diseño plano de color negro por hilos a excepción de los conectores ATX 24 pines (20+4) de 530mm y EPS 8 pines (4+4) de 710mm de longitud que se encuentran fijados a la propia fuente de alimentación en forma de manguera, siendo mallado con diseño habitual el primero y con diseño plano por hilos el segundo. El cableado modular cuenta con una buena longitud incluyéndose el siguiente: 2 x PCI-E (6+2), 5 x SATA y 2 x periféricos, lo vemos algo justo de conectores y por ello nos hubiese gustado que se incluyeran algunas unidades mas.
Una vez tenemos la FRACTAL DESIGN INTEGRA M 550W en nuestra mesa de trabajo vemos que cuenta con un buen diseño y construcción en acero de calidad de color negro, todo ello con unas dimensiones de 150mm x 86mm x 140mm y un peso de 1.49kg. Incluye un completo paquete de protecciones eléctricas para nuestro equipo (OPP/OVP/UVP/SCP), incluyendo protección sobre encendido, protección de sobre voltaje, protección de bajo voltaje y protección contra cortocircuitos. En su interior cuenta con componentes de calidad como los condensadores Taiwaneses de alto rendimiento que garantizan estabilidad y durabilidad al conjunto con hasta 100.000 horas de uso (MTBF), además un ventilador silencioso Fractal de 120mm Sleeve bearing de color blanco con control de temperatura. En el panel opuesto al del ventilador incluye serigrafiado a bajo relieve el logo de Fractal que se aporta un gran aspecto. El conector de alimentación y botón On/Off se sitúan tras un panel de nido abeja que sirve de gran ayuda para refrigerar correctamente el conjunto. También podemos ver las características eléctricas en uno de sus laterales destacando que la misma incluye un potente único raíl de 12V de 45.5A. En el panel de conexiones incluye cuatro conectores para cableado modular, uno para PCI-E y tres para para periféricos/SATA.
Como podemos ver en las diferentes imágenes la calidad de construcción es buena así como su diseño que sin ser demasiado espectacular personalmente nos encanta. En uno de sus laterales se incluye la marca del fabricante en gran tamaño además del modelo. Un curioso detalle que podemos ver es la inclusión de etiquetas de los diferentes test que ha pasado la fuente de alimentación en las instalaciones de Fractal, toda una garantía de que estamos ante un producto que ha pasado los controles de calidad impuestos por el fabricante sueco, todo para que el cliente final disfrute de un producto que funcionará por un largo periodo de tiempo sin fallos. La FRACTAL DESIGN INTEGRA M 550W es una fuente de alimentación diseñada en suecia y que cumple con los últimos estándares ATX 2.4 / EPS 2.92.
Las especificaciones eléctricas no vienen con la típica etiqueta sino que en esta ocasión dicha información viene serigrafiada en la propia fuente de alimentación. El ventilador de 120mm de color blanco le aporta un gran aspecto al conjunto. En cuanto al tamaño de la fuente podemos decir que es ideal para su instalación en equipos de tamaño compacto en el que prima el espacio. El sistema modular con diseño plano es realmente interesante ya que de esta manera el cableado se organiza mejorando el aspecto y la refrigeración de nuestro PC.
PRUEBAS
Para las pruebas utilizaremos el software OCCT para sacar el exprimir al máximo nuestro pc y así poder comprobar el rendimiento de la fuente de alimentación FRACTAL DESIGN INTEGRA M 550W, sin más procedemos al testeo de la misma. A continuación detallaremos la configuración de nuestro equipo de pruebas con el que analizaremos este producto.
Para testear la Fractal Design Integra M 550w la hemos instalado en nuestra benchtable Phobya de pruebas. Tras someter a la fuente a una hora de test mediante el software OCCT y su testeo específico para fuentes de alimentación, los resultados obtenidos han sido buenos consiguiendo unos voltajes estables. Podemos decir que la misma tiene una buena sonoridad tanto en idle como en full, considerándola una fuente de alimentación silenciosa en ambas situaciones. Tampoco hemos percibido ruido eléctrico alguno cuando entregaba toda su potencia por lo que podremos exprimirla al máximo y disfrutar de todo su potencial sin preocuparnos de ruidos extraños. Con sus 550W con certificación 80Plus Bronze y su único raíl de 12V de 45.5A tendremos potencia para alimentar configuraciones potentes actuales.
CONCLUSIONES
FRACTAL DESIGN INTEGRA M 550W
Una vez testeada la FRACTAL DESIGN INTEGRA M 550W podemos decir que es una fuente de alimentación estable y con buena sonoridad. Se ha comportado bien mostrando estabilidad y silencio de funcionamiento bajo cualquier circunstancia. Con sus 550W y su certificación 80PLUS Bronze nos garantiza una buena eficiencia energética y una potencia capaz de alimentar configuraciones potentes actuales. A parte de todo lo anterior debemos comentar que cuenta con diferentes sistemas de protecciones eléctricas (OPP/OVP/UVP/SCP) y 3 años de garantía por parte del fabricante. Gracias su tamaño de tan solo 140mm y su semi-modularidad podremos instalarla en sistemas compactos donde prime la instalación de componentes que ocupen el menor espacio posible, sin renunciar a la calidad y potencia de los componentes instalados, como la Fractal Integra M que nos ocupa. Por tanto podemos decir que la FRACTAL DESIGN INTEGRA M 550W es una fuente de alimentación que nos ofrece un buen rendimiento, estabilidad, buena sonoridad y todo ello con un buen diseño.
