FABRICANTE: IN WIN
MODELO: 503
PRODUCTO CEDIDO POR: IN WIN

inwin-logo

Arrancamos con un nuevo review de la mano IN WIN quien nos ha cedido para su análisis la torre modelo 503Es una Mid-Tower que cuenta con un excelente diseño con frontal de vidrio templado y ventana lateral. Es capaz de albergar en su interior disipadores de CPU de hasta 160mm de altura y tarjetas gráficas de hasta 408mm de longitud. En ella es posible instalar equipos de buen rendimiento todo ello con una gran apariencia en buena medida por su atractivo diseño. En el siguiente review la veremos en detalle y comentaremos nuestras opiniones acerca de IN WIN 503.

CARACTERISTICAS

In Win 503 una caja Torre de diseño minimalista y moderno. Con ventana lateral y una innovadora cubierta frontal fabricada en vidrio templado. Ha sido fabricada con estructura de acero y cuenta con un exterior atractivo y elegante, en color negro con cerco lateral en color rojo. En la parte superior del frontal dispone de 1 puerto USB 3.0. con conexión interna de 19 pines, 2 puertos USB 2.0 y audio HD.

Es compatible con placas base ATX, Micro-ATX y Mini-ITX, con fuentes de alimentación estándar ATX cuya longitud máxima sea de 220mm, con tarjetas gráficas de 408mm de longitud máxima y con cooler para CPU con un alto máximo de 160mm. El montaje de la fuente de alimentación se efectúa en la parte inferior de la caja lo que proporciona un flujo de aire eficiente y una gran refrigeración. Para su expansión la In Win 503 dispone de 7 Slot’s PCI, 1 bahías externa para unidades de 5.25″, 2 bahías internas para unidades de 5.25″, 4 bahías internas para dispositivos de 3.5″/2.5″, y 2 bahías internas para unidades de 2.5″.

Con una excelente calidad de fabricación y cuidando al máximo todos los detalles, la In Win 503 dispone de un sistema de ventilación impecable. Soporta la instalación de hasta 4 ventiladores de 120mm de los que ya viene incluido 1. En la parte frontal se pueden instalar dos ventiladores de 120mm. En la parte trasera incluye un ventilador de 120mm. Y en la parte inferior se puede instalar un ventilador de 120mm. Además cuenta con un amplio espacio para la gestión del cableado y múltiples agujeros para pasar los cables.

ESPECIFICACIONES

inwin-503-review-slider

IN WIN 503

Tamaño de Caja Torre ATX
Material Acero SECC
Vidrio templado
External Área de Unidad de Disco 5.25″ x 1
Interna Área de Unidad de Disco 5.25″ x 2
3.5” / 2.5” x 4
2.5” x 2
Factor Forma M/B ATX, Micro-ATX, Mini-ITX
Fuente eléctrica ATX 12V, tamaño PSII y EPS de hasta 220mm
(170mm con el ventilador de fondo)
Puerto I/O USB 3.0 x 1
USB 2.0 x 2
HD Audio
Ranuras de expansión I/O Ranura PCI-Ex7
Soporte tarjeta gráfica de alto alcance de hasta 408mm
Solución térmica Frontal-Ventilador 120mm x 2
Trasera- Ventilador LED de 120mm x1
Fondo- Ventilador 120mm x 1
Disipadores de CPU de hasta 160mm
Orificios de sistemas de refrigeración líquida
Dimensión (AxAxF) 440 x 210 x 472.5mm
17.3”x 8.3”x 18.6”
Peso Neto 5.9 kg
Peso Bruto 7.0 kg

UNBOXING

IN WIN 503 REVIEW UNBOXING_001 IN WIN 503 REVIEW UNBOXING_002 IN WIN 503 REVIEW UNBOXING_003
IN WIN 503 REVIEW UNBOXING_004 IN WIN 503 REVIEW UNBOXING_005 IN WIN 503 REVIEW UNBOXING_006
IN WIN 503 REVIEW UNBOXING_008 IN WIN 503 REVIEW UNBOXING_007 IN WIN 503 REVIEW UNBOXING_009

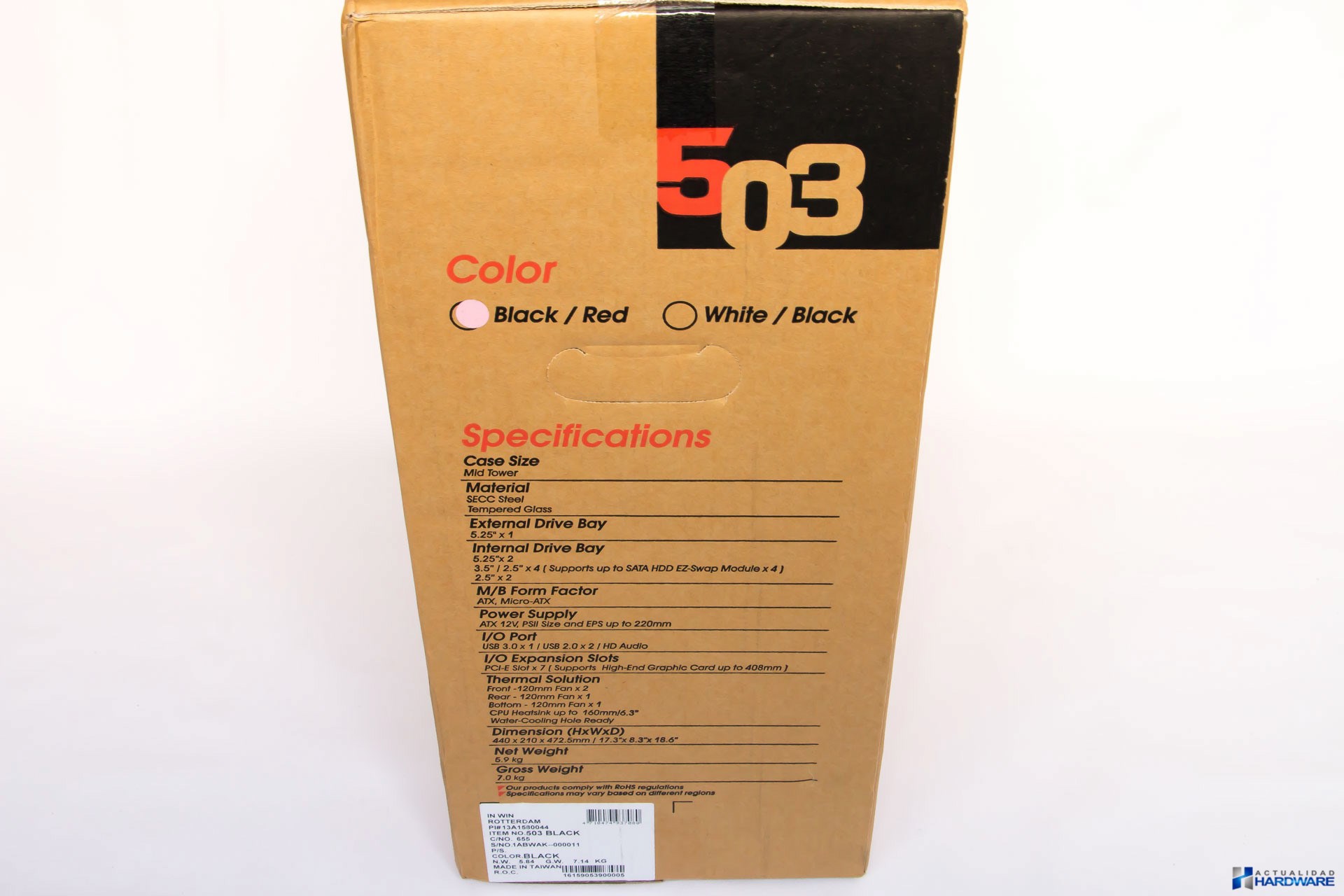

La IN WIN 503 se presenta en una caja de cartón marrón de pequeñas dimensiones con un diseño casi neutro, ya que en ambas caras únicamente se muestra el modelo en un fondo negro. En ambos laterales se muestran sus especificaciones y características. Una vez abierto su embalaje todo se presenta perfectamente embalado y protegido mediante grandes bloques de poliespan, imprescindible para que llegue en perfectas condiciones al usuario final. Los accesorios se presentan dentro de una bolsa de plástico transparente con autocierre, entre los que se encuentran: manual de usuario, tornillería, tres bridas de plástico blancas reutilizables, arandelas de goma para las bahías de las unidades de almacenamiento y un pequeño altavoz del sistema.
IN WIN 503 REVIEW UNBOXING_010 IN WIN 503 REVIEW UNBOXING_011 IN WIN 503 REVIEW UNBOXING_012
IN WIN 503 REVIEW UNBOXING_013 IN WIN 503 REVIEW UNBOXING_014 IN WIN 503 REVIEW UNBOXING_015
IN WIN 503 REVIEW UNBOXING_016 IN WIN 503 REVIEW UNBOXING_017 IN WIN 503 REVIEW UNBOXING_018

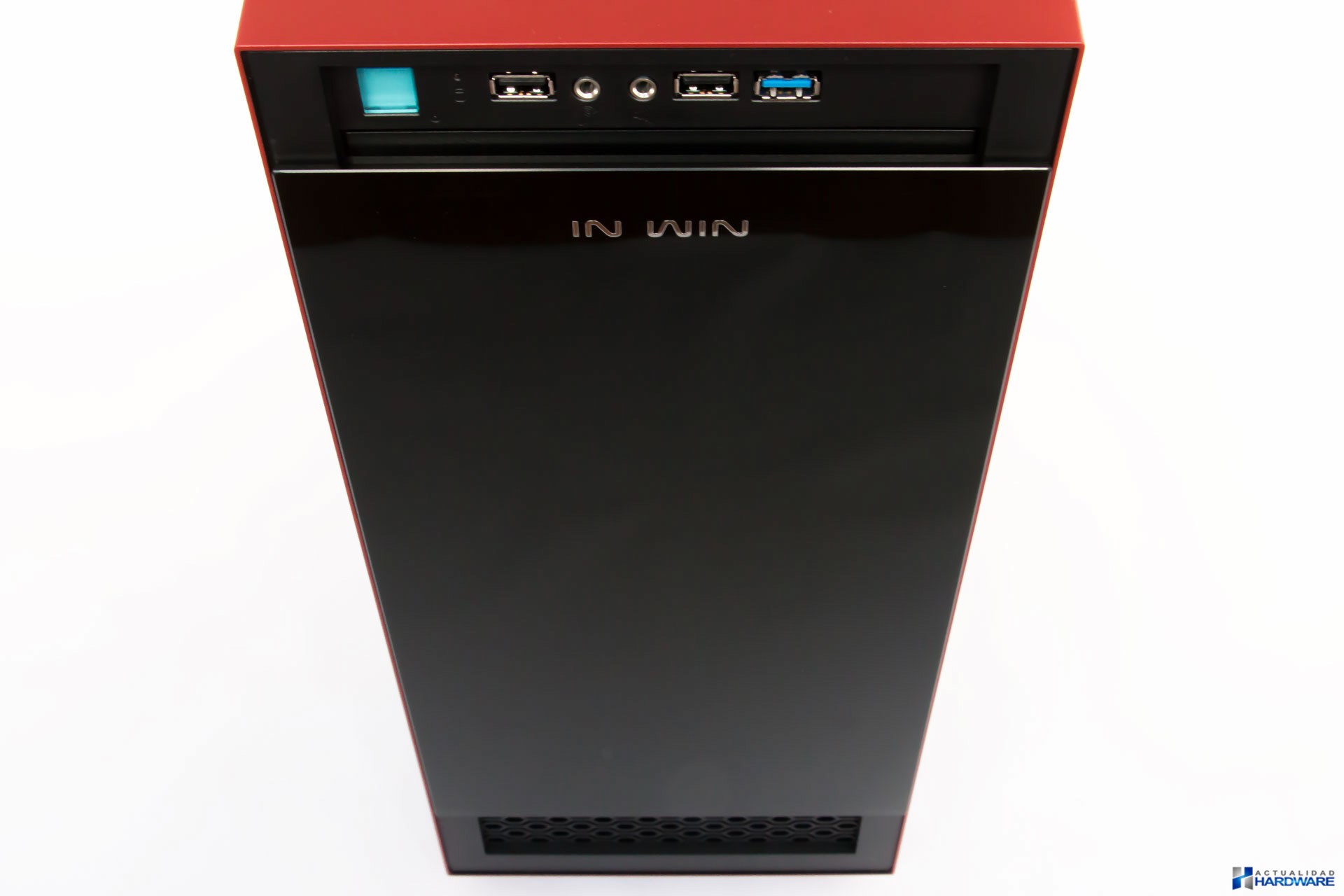

Una vez puesta la IN WIN 503 sobre nuestra mesa de trabajo podemos ver que se trata de una Mid-Tower compatible con los formatos de placas base ATX, Micro-ATX y Mini-ITX. Existen dos modelos en los que únicamente cambia el color, en nuestro caso es el modelo negro-rojo pero también está disponible en blanco-negro. La IN WIN 503 objeto de nuestro review se encuentra construida en acero SECC negro, plástico ABS y cuenta con un frontal de vidrio templado, rodeado por un borde de color rojo, que le aporta un gran aspecto al conjunto. Sus dimensiones son de 440 x 210 x 472.5 mm y su peso es de 5.9 kg. En la parte superior de su frontal se encuentra el botón “Power”, led de actividad HD, 3x puertos USB de los que uno de ellos es 3.0 y conectores de audio. Además incluye un hueco para unidades de 5.25″, el mismo se oculta tras la tapa frontal de vidrio templado la cual es deslizante, contando la misma además con el logo de “IN WIN” en su parte superior. En la parte inferior cuenta con una rejilla de plástico en forma de panel de nido de abeja. En su lateral izquierdo (si vemos la torre desde su frontal) dispone de una ventana transparente contando en su parte central con el logo del fabricante en color blanco. El lateral derecho es completamente liso, contando ambos latearles con un pequeño biselado que le aporta un buen aspecto a la IN WIN 503. Tanto su frontal como la ventana lateral vienen protegidos mediante una lámina de plástico transparente para protegerlos frente a posible golpes y arañazos durante el transporte de la misma.
IN WIN 503 REVIEW UNBOXING_019 IN WIN 503 REVIEW UNBOXING_020 IN WIN 503 REVIEW UNBOXING_021
IN WIN 503 REVIEW UNBOXING_022 IN WIN 503 REVIEW UNBOXING_023 IN WIN 503 REVIEW UNBOXING_024
IN WIN 503 REVIEW UNBOXING_025 IN WIN 503 REVIEW UNBOXING_026 IN WIN 503 REVIEW UNBOXING_027

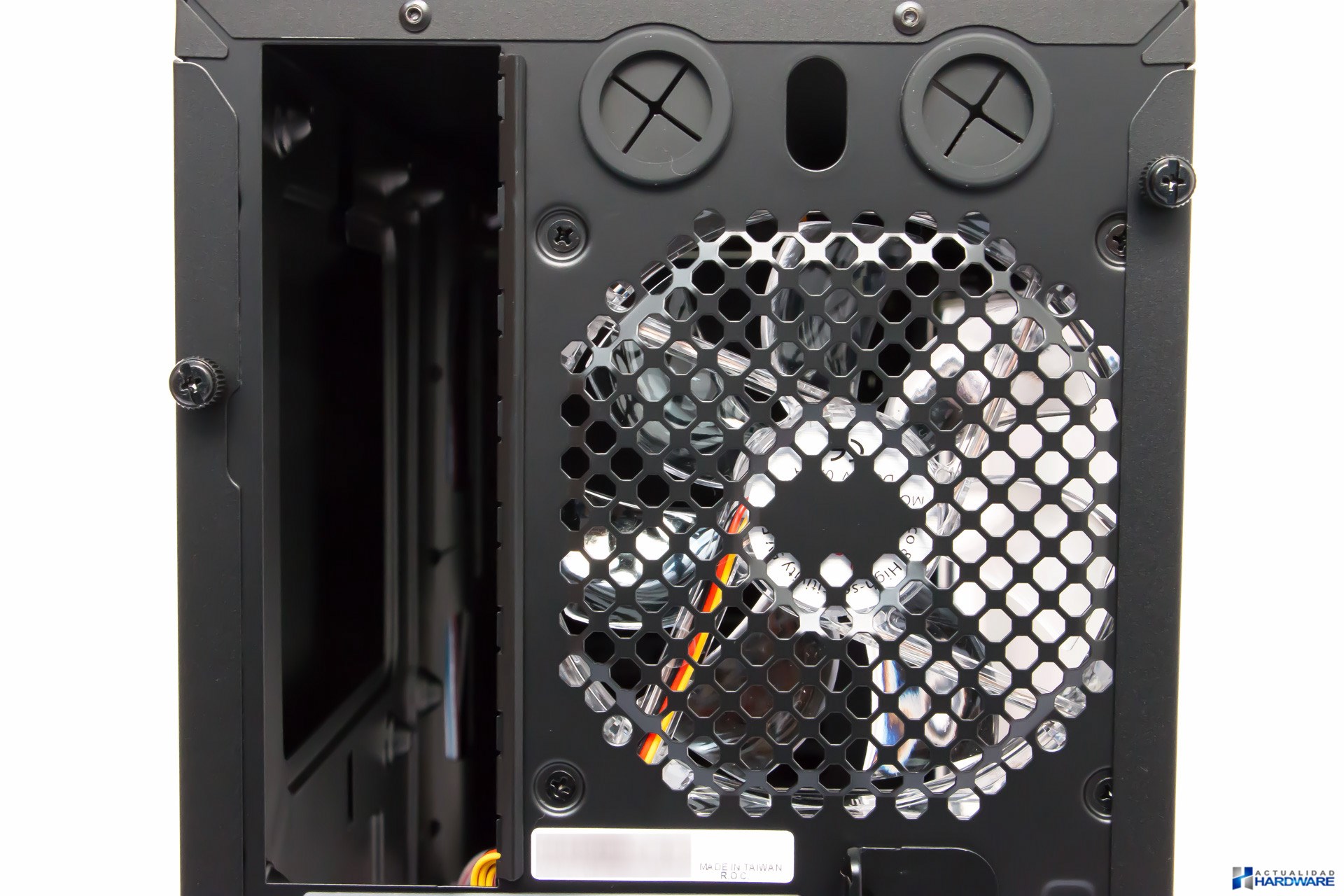

En la primera de las imágenes podemos el logo de “IN WINserigrafiado sobre la ventana lateral antes comentada. En su parte trasera se incluye el hueco para el panel I/O Shield de la placa base, hueco con rejilla para ventilador en el que se incluye de serie uno Led de color rojo de 120mm, dos orificios engomados para la instalación de tubos de sistemas de refrigeración líquida, 7 slots de expansión PCI y hueco para la instalación de una fuente de alimentación en su zona inferior. La ventana lateral no es totalmente transparente sino que es ligeramente oscurecida aportándole de este modo una gran apariencia a la misma, podemos decir que las fotos no le hacen justicia al buen trabajo realizado por los chicos de IN WIN, ya en directo cuenta con un diseño y apariencia muy buenos.
IN WIN 503 REVIEW UNBOXING_028 IN WIN 503 REVIEW UNBOXING_029 IN WIN 503 REVIEW UNBOXING_030
IN WIN 503 REVIEW UNBOXING_031 IN WIN 503 REVIEW UNBOXING_032 IN WIN 503 REVIEW UNBOXING_033
IN WIN 503 REVIEW UNBOXING_034 IN WIN 503 REVIEW UNBOXING_035 IN WIN 503 REVIEW UNBOXING_036

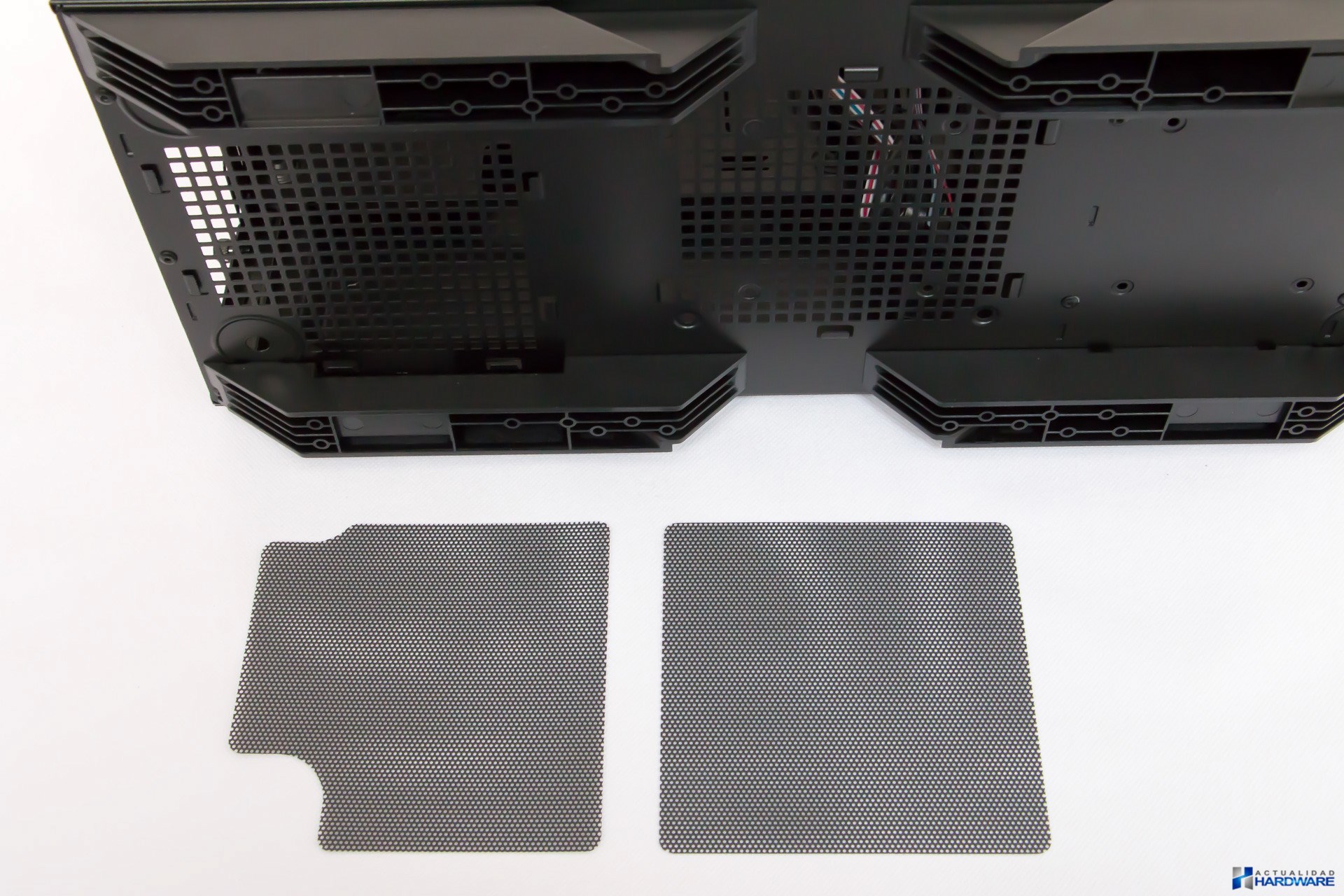

En este grupo de imágenes podemos ver en detalle la citada ventana lateral además de la parte inferior del frontal, en la que se incluye la rejilla, encargada de aportar refrigeración adicional por dicha zona a la torre. En la parte inferior de la IN WIN 503 cuenta con cuatro patas de plástico de formas rectangulares, las mismas no cuentan con ningún recubrimiento de goma lo que puede ser un inconveniente ante posibles vibraciones producidas por la fuente de alimentación y los componentes que instalemos sobre la caja. En dicha zona incluye dos filtros de metal antipolvo removibles además de unos orificios en la zona baja de su panel frontal. La zona superior de la torre es totalmente lisa y bajo la misma no podremos colocar ningún sistema de refrigeración.
IN WIN 503 REVIEW UNBOXING_037 IN WIN 503 REVIEW UNBOXING_038 IN WIN 503 REVIEW UNBOXING_039
IN WIN 503 REVIEW UNBOXING_040 IN WIN 503 REVIEW UNBOXING_041 IN WIN 503 REVIEW UNBOXING_042
IN WIN 503 REVIEW UNBOXING_043 IN WIN 503 REVIEW UNBOXING_044 IN WIN 503 REVIEW UNBOXING_045

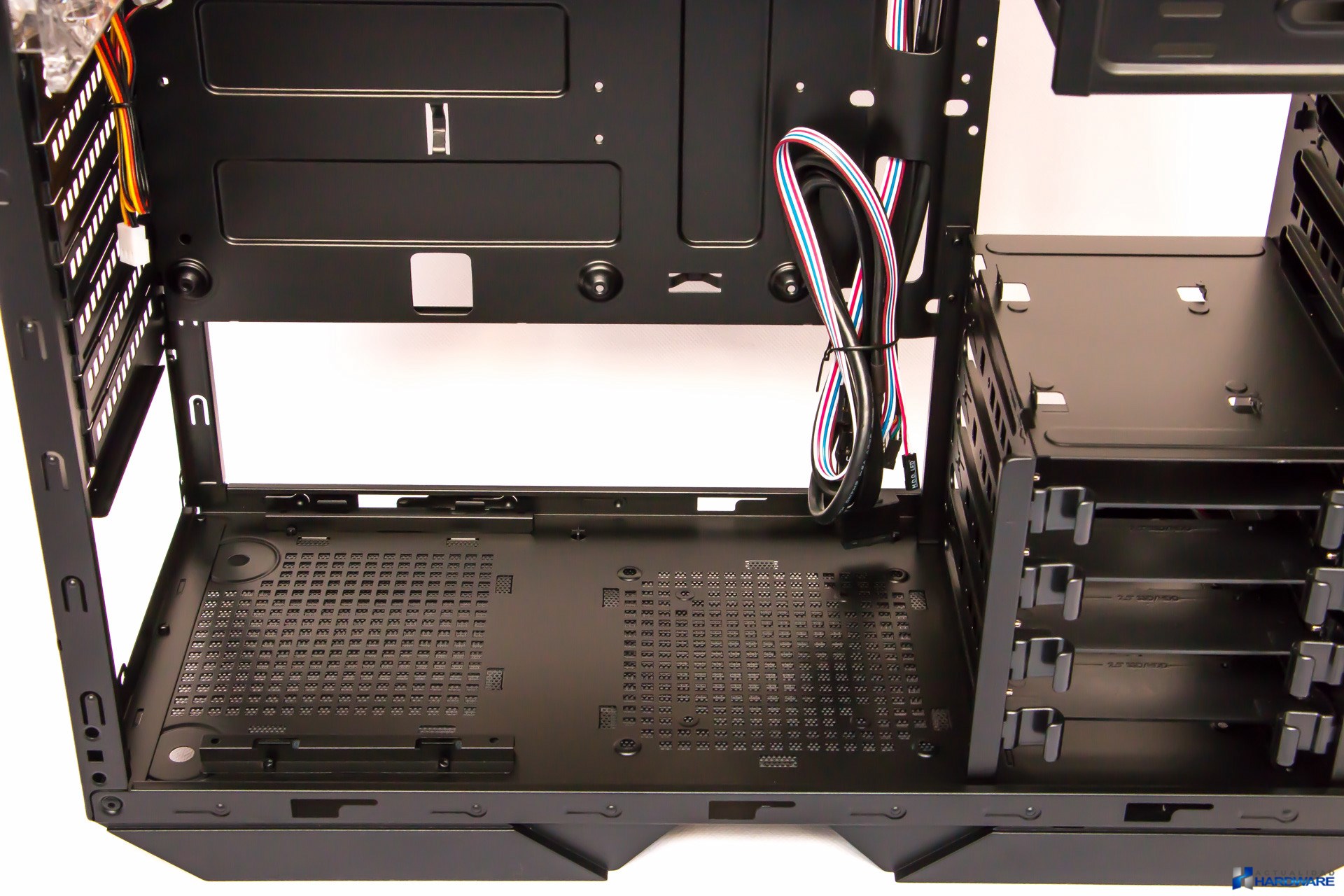

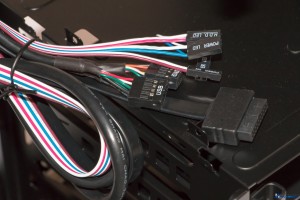

El acero SECC utilizado en la construcción tanto en sus tapas laterales como en la estructura de la torre es de grosor medio, estando la misma en su conjunto bien construida. Una vez retiradas ambas tapas laterales, mediante la tornillería sin herramientas, vemos que cuenta con un espacio interior suficiente en la que instalar disipadores de CPU de hasta 160mm de altura y tarjetas gráficas de hasta 408mm de longitud, además de fuentes de alimentación ATX con hasta 220mm de longitud. En la base de torre justo delante de la PSU es posible la instalación de ventilador adicional de 120mm. Cuenta con un gran hueco en la placa base destinado para una fácil instalación del backplate de nuestro disipador de CPU o bloque de refrigeración líquida. El cableado incluido es el habitual en las torres actuales. Como podemos ver las diferentes imágenes, la misma cuenta con diferentes huecos para la organización del cableado, siendo imprescindible si deseamos mejorar tanto la estética como la refrigeración de nuestra caja.
IN WIN 503 REVIEW UNBOXING_046 IN WIN 503 REVIEW UNBOXING_047 IN WIN 503 REVIEW UNBOXING_048
IN WIN 503 REVIEW UNBOXING_049 IN WIN 503 REVIEW UNBOXING_050 IN WIN 503 REVIEW UNBOXING_051
IN WIN 503 REVIEW UNBOXING_052 IN WIN 503 REVIEW UNBOXING_053 IN WIN 503 REVIEW UNBOXING_054
En el apartado de unidades de almacenamiento, puede albergar una unidad externa de 5.25″ (su instalación es muy fácil y sencilla ya que no necesitaremos herramientas), dos bahías internas para unidades de 5.25″, un rack en el que podremos instalar cuatro unidades tanto de 3.5″ como de 2.5″ (las bandejas del rack están construidas en plástico, la unidades de 3.5″ pueden instalarse sin tornillos pero para el caso de las de 2.5″ es necesario el uso de los mismos) y dos bahías internas para la instalación de unidades de 2.5″. Como ya comentamos anteriormente cuenta con huecos para la organización del cableado interno de la torre de manera que de este modo se mejora la refrigeración de la caja.
IN WIN 503 REVIEW UNBOXING_055 IN WIN 503 REVIEW UNBOXING_056 IN WIN 503 REVIEW UNBOXING_057
IN WIN 503 REVIEW UNBOXING_058 IN WIN 503 REVIEW UNBOXING_059 IN WIN 503 REVIEW UNBOXING_060
IN WIN 503 REVIEW UNBOXING_062 IN WIN 503 REVIEW UNBOXING_061 IN WIN 503 REVIEW UNBOXING_063
Para la retirada del frontal se utiliza el típico sistema que utilizan la mayoría de las torres actuales consistente en varias pestañas de plástico. Una vez retirado vemos que tras el mismo se encuentran dos filtros de plástico antipolvo removibles. Una vez retirados éstos nos encontramos con dos huecos para ventiladores uno de ellos ocupados por uno de 120mm de color negro. Para la retirada de tanto de los filtros como de los ventiladores, se utiliza un sistema de pestañas, que facilitan tanto la retirada como la colocación de los mismos sin necesidad de herramientas. En las últimas imágenes de este bloque podemos ver el frontal de vidrio templado en las dos posiciones disponibles, la “normal” ocultará la unidad de 5.25″ y si deslizamos la tapa frontal hacia abajo podremos acceder a la misma.
CONCLUSIONES

inwin-503-review-slider

IN WIN 503

A modo resumen y una vez analizada la IN WIN 503, podemos catalogarla como una Mid-Tower con un buen diseño gracias a su frontal de vidrio templado, todo ello con una apariencia minimalista. Sus características no son espectaculares pero hemos de decir que en ella podemos albergar disipadores de CPU de hasta 160mm de altura y tarjetas gráficas de hasta 408mm de longitud, es decir, podemos conformar un equipo de buen rendimiento. No está especialmente diseñada para la instalación de sistemas de refrigeración líquida de radiador doble, aunque debemos comentar que para tal uso están disponibles otros modelos del fabricante que intentaremos analizar dentro de pocas fechas. Gracias a su diseño y tamaño compacto podemos configurarnos un equipo curioso de buen rendimiento en relación a las características y capacidades antes comentadas. En su interior podemos instalar seis unidades de almacenamiento interno en total (entre unidades de 3.5″ y 2.5″), así que en cuestión del número discos duros instalables, estaremos cubiertos como usuario normal. En definitiva y tras analizar la IN WIN 503, podemos deciros que nos encontramos ante un Mid-Tower con un diseño atractivo por su frontal de vidrio templado y su ventana lateral, que le aporta un gran aspecto al conjunto.

award-gold-actualidad-hardware

Agradecemos a IN WIN la cesión de este producto



REVIEW: IN WIN 503
PRESENTACION8.9
CARACTERISTICAS9.1
DISEÑO9.6
PRESTACIONES9.1
LO MEJOR
  • EXCELENTE DISEÑO CON FRONTAL DE VIDRIO TEMPLADO
  • COMPATIBILIDAD CON TARJETAS GRAFICAS DE HASTA 408mm DE LONGITUD
  • VENTANA LATERAL
SE PODRIA MEJORAR
  • NO ES POSIBLE INSTALAR RADIADOR DOBLE DE REFRIGERACION LIQUIDA
  • LAS PATAS NO INCLUYEN TERMINACION GOMOSA
9.2NOTA FINAL REVIEW
